Ważne: Aby przeprowadzić instalację i korzystać z urządzenia wentylacyjnego, należy oddzielnie zakupić skrzynkę podtynkową, jednostkę sterującą i kabel instalacyjny.
Najpierw należy określić prawidłową pozycję montażu urządzenia wentylacyjnego w ścianie zewnętrznej:
- Minimalna odległość od sufitu: 450 mm
- Minimalna odległość od podłogi: 1000 mm
- Minimalna odległość od innych obiektów, np. drzwi i okien: 250 mm
- Minimalna odległość między dwoma urządzeniami: 1500 mm w poziomie i w pionie, 1500 mm po przekątnej.
(Wszystkie wymiary w środku otworu na rdzeń)
Montaż wentylatorów zdecentralizowanych
1. Tworzenie otworu w ścianie przez
- prefabrykowany blok instalacyjny, który jest używany jako blok murarski w fazie budowy skorupy
2. Wyrównanie Skrócenie rury montażowej
Zapewnij równe wykończenie od wewnątrz (ok. 1 cm zwisu na zewnątrz)
3. Zamocuj i spień rurę instalacyjną
Zalecamy piankę well foam lub piankę montażową 2K.

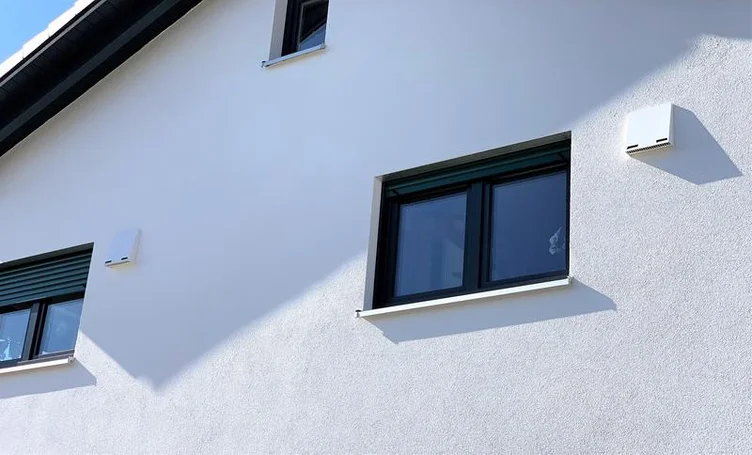

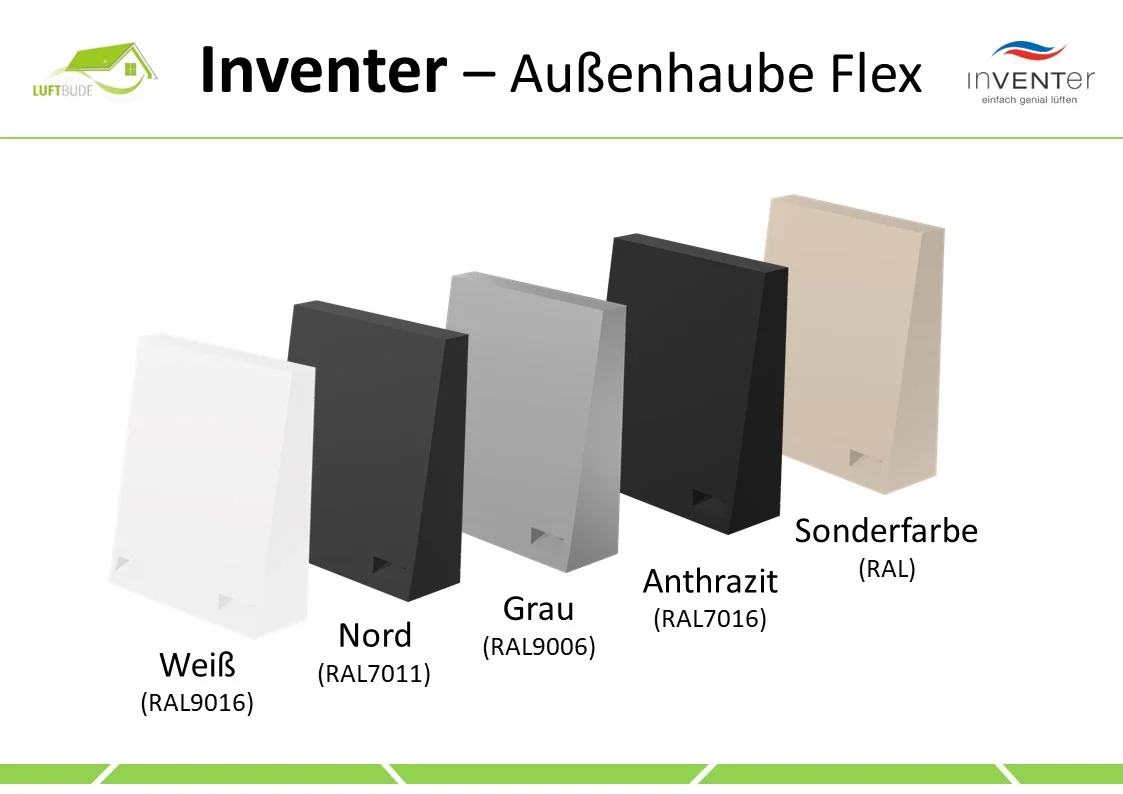

4. Montaż maski zewnętrznej na elewacji od zewnątrz

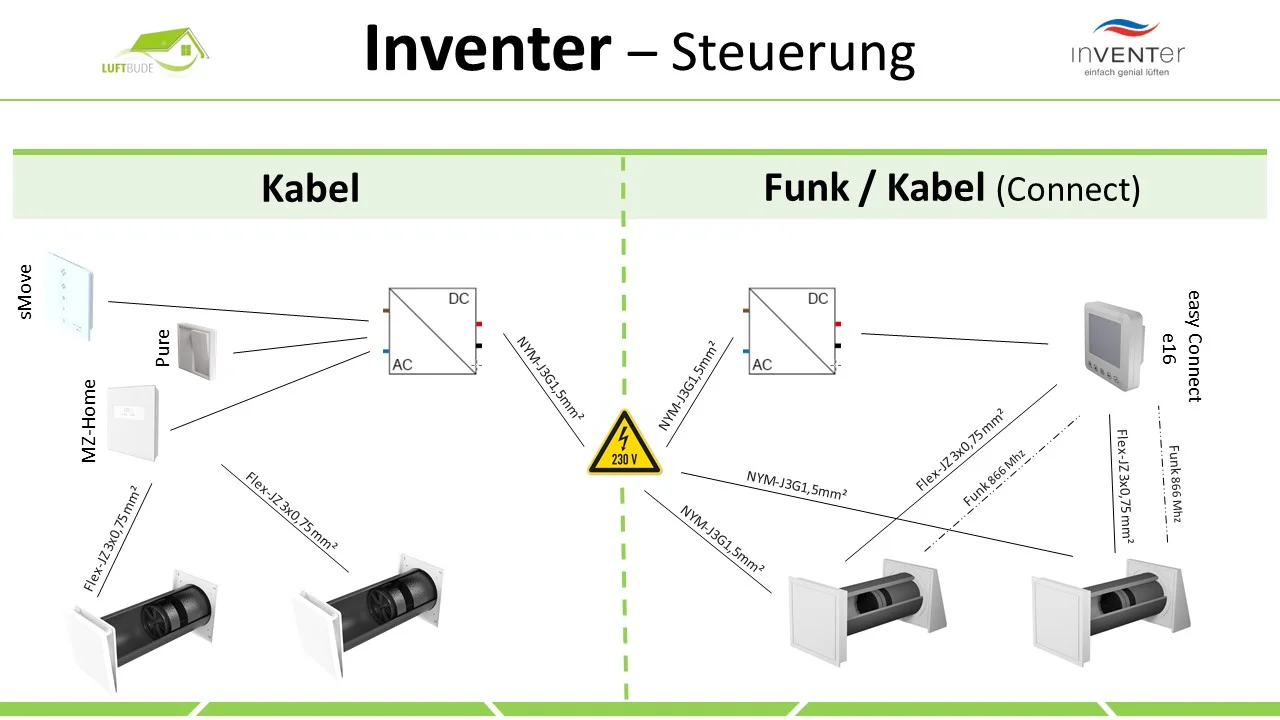

5. Układanie kabla zasilającego
- Podłącz kabel zasilający 230 V do każdego wentylatora

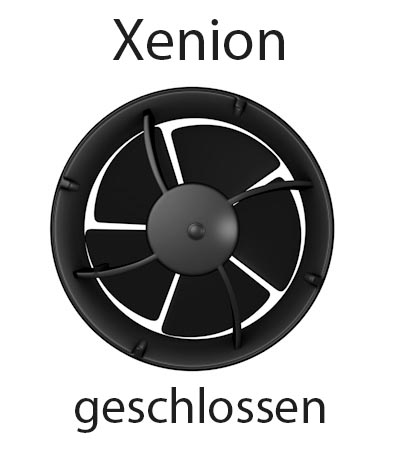

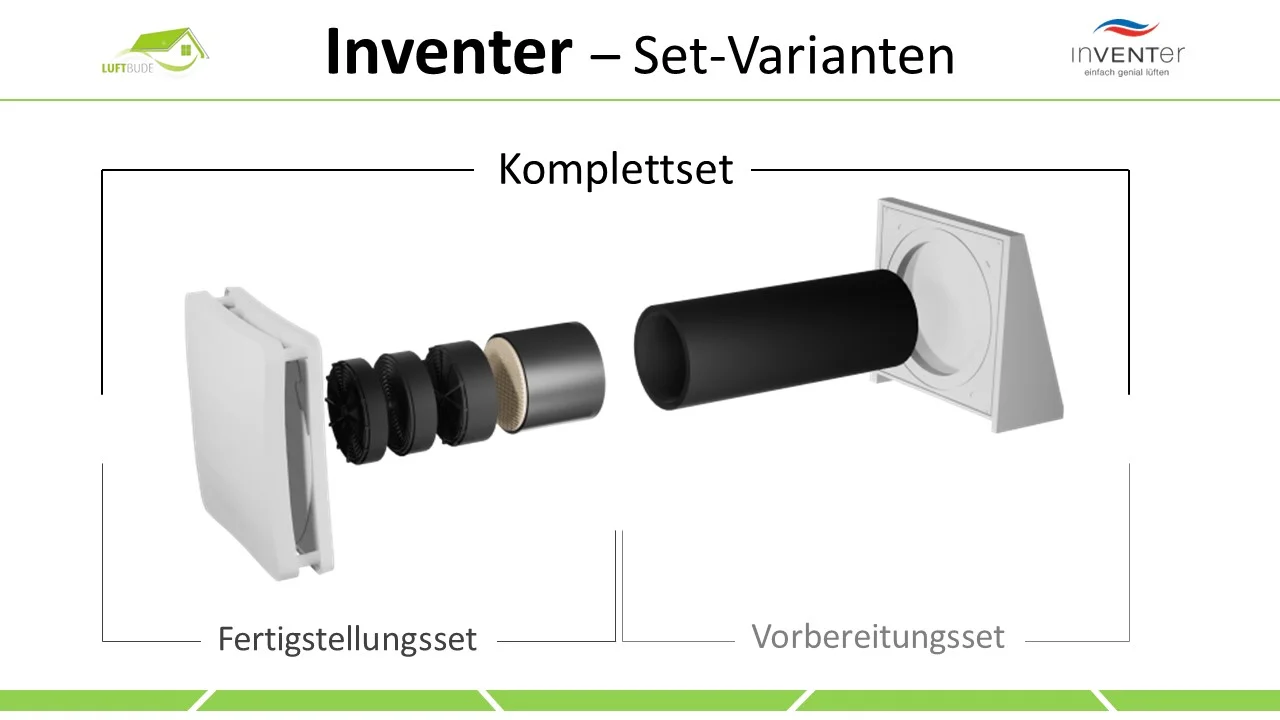

6. Wkładanie wentylatora i wymiennika ciepła do rury montażowej
Opcjonalnie: Wkładanie elementu izolacji akustycznej

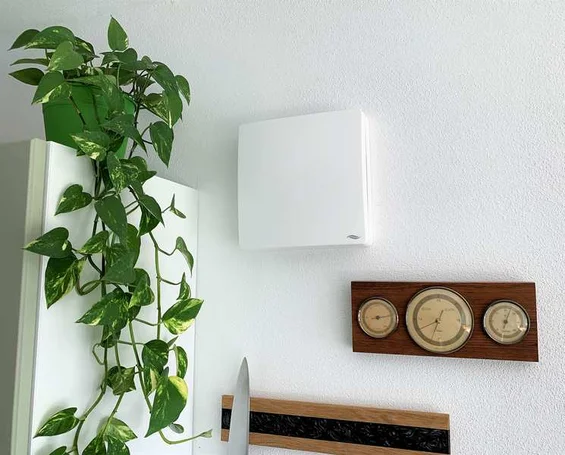

7. Montaż panelu wewnętrznego
Uwaga: Niniejsza lista i wartości stanowią krótki przegląd kroków instalacji. Po zamówieniu jednostek wentylacyjnych otrzymasz kompleksową instalację i ilustrowane instrukcje, aby zapewnić sprawną instalację. Wspieramy również wszystkich klientów i ich handlowców telefonicznie w krótkim czasie podczas instalacji. Więcej informacji na tematInstalacja zdecentralizowanych urządzeń wentylacyjnychmożna znaleźć w naszym przewodniku. Okablowanie powinno być wykonywane wyłącznie przez przeszkolonych specjalistów.
